电动车控制器，堪称电动车的 “最强大脑”，其关键使命在于精准驾驭电机行为，对电机的启动、转速调节以及刹车断电等操作实施全方位管控。这一精密装置凭借着繁复的接线布局，构筑起一张高效的神经网络，使得电动车各个部件之间能够紧密协作，确保车辆稳定、顺畅运行。
一、电动车控制器线路图及接线方法

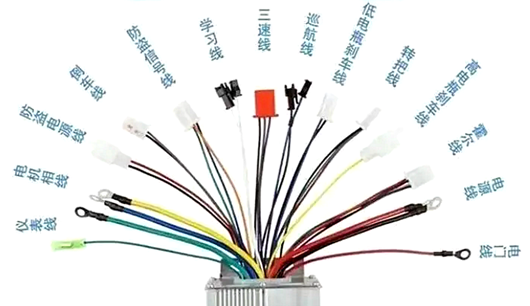

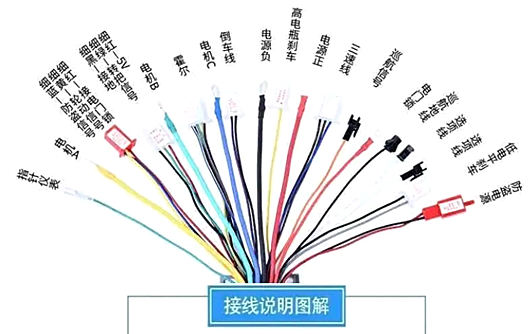

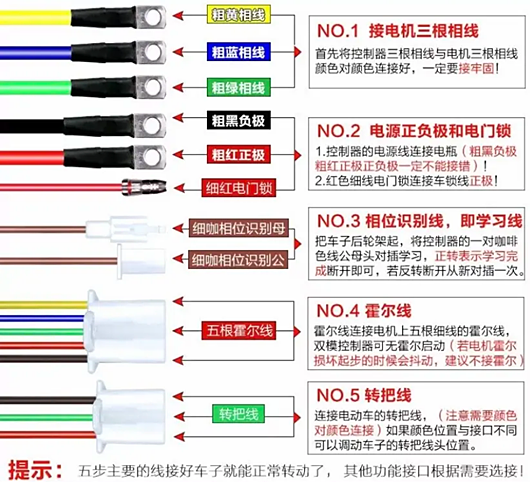

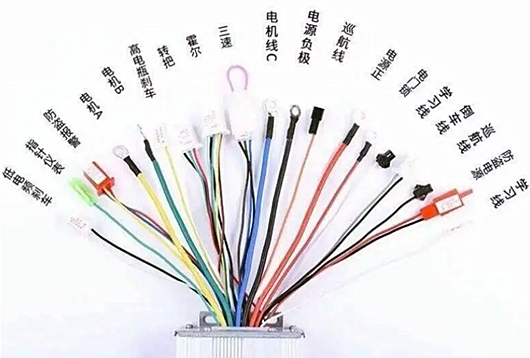

接下来，将为您深度揭秘电动车控制器的接线奥秘。目前市面上广泛运用的三种主流控制器，涵盖了转把线、挡位线、电门锁线、电机霍尔线等关键线路。通过精心绘制的三张接线图，即使是没有丰富经验的初学者，也能够轻松上手，迅速掌握接线与维修的核心技巧。
（一）电源线与电门锁线的精准对接
开启接线之旅的第一步，精准辨别电源的正负极以及电门锁线至关重要。将万用表调至直流模式，把负极黑线稳稳连接到电池的负极。随后，运用万用表的正极红线，逐一探测各接线端。若有电压显示，且略高于电源电压的即为正极；而无电压反应的则为负极。
在确认正负极之后，着手连接控制器的电源线。一般而言，控制器电源线中较粗的红线代表正极，粗黑线则是负极。完成连接后，旋动钥匙，此时需再次使用万用表检测电源电压以及电门锁线的电压是否处于正常范围。
（二）转把线与其他关键线路的连接技巧
依次连接转把线、电机霍尔线等其余线路。在连接转把线时，通常按照颜色编码进行匹配连接即可顺利接通。倘若遇到无法正常运行的情况，很可能是转把出现故障。这时，可暂时拔掉转把线，直接连接控制器转把线的红线和绿线。若此时电机能够顺畅运转，则说明转把存在故障，需及时进行更换处理。
（三）霍尔线的检测与仪表线的连接要点
霍尔线的检测相对精细，需在整车带电的状态下进行。首先确保各线路及接插件均已妥善连接。将万用表调至直流电压 20V 档位，先确认控制器具备 5V 电源输出能力。使用黑表笔压紧霍尔的地线，红表笔依次触碰三根信号线。在检测过程中，轻轻转动电机，若霍尔正常工作，万用表会呈现出 0V - 5V 的脉冲电压变化。倘若某只霍尔无脉冲电压显示，则可判定该霍尔元件损坏。
完成霍尔线检测后，着手连接仪表线。拆开仪表，会发现仪表配备有两根线，一根连接到防盗接口，另一根则对接控制器的仪表线。通过仔细辨识颜色或借助万用表测量，能够精准找出并连接转把线。
（四）刹车断电线与自学习功能的完善设置
拆下刹把，便会发现其内置两根线。刹把本质上是一个常开开关，只需将这两根线直接连接到控制器的刹车断电接口即可。
在全部线路连接完毕后，进入自学习功能设置环节。用脚踏撑起整车，确保车辆处于稳定状态。连接好控制器的学习线，旋开电门锁，控制器随即启动自学习程序。待电机运转正常后，若发现电机运转方向与预期相反，可通过调速转把进行方向调整。调整完成后，断开学习线连接，整个接线与设置过程便圆满完成。
电动车控制器凭借其精妙的设计与繁复的接线布局，为电动车的稳定运行提供了坚实的保障。熟练掌握其接线技巧与工作原理，不仅能够高效完成维修工作，更能深度洞察电动车的运行奥秘。无论是专业维修人员，还是广大电动车爱好者，深入了解控制器的接线艺术，都将是通往电动车高效驾驭与精准维护的关键路径。
